W jaki sposób OMTD osiąga przejrzystość w dzień i oświetlenie w nocy?

Omówienie: zasada i struktura warstwowa

OMTD łączy wzorzyste elektrody litograficzne z warstwami ciekłokrystalicznymi (LC), aby wytworzyć warstwę, która jest skutecznie optycznie neutralna, gdy nie jest zasilana, a po napędzaniu staje się powierzchnią odwzorowującą światło widzialne. Stos rdzenia zazwyczaj zawiera przezroczyste podłoże, przezroczyste ścieżki przewodzące, warstwę elektrody z wzorzystymi pikselami wytwarzaną metodą litografii, ogniwo ciekłokrystaliczne o kontrolowanej grubości i cienką warstwę ochronną. Każdy element jest zoptymalizowany pod kątem minimalizacji rozproszenia, odbicia i zabarwienia kolorów w stanie bezczynności (w dzień), zapewniając jednocześnie wysoki kontrast i jasność po włączeniu w nocy.

Jak osiąga się przejrzystość w ciągu dnia

Niewidzialność w ciągu dnia jest wynikiem dopasowania optycznego i wyrównania LC. Kluczowe mechanizmy to:

• Dopasowanie indeksu — materiały podłoża i kleje dobiera się w taki sposób, aby ich współczynniki załamania światła były ściśle dopasowane do LC i kapsułki w stanie nienapędzanym, redukując odbicia i rozpraszanie Fresnela.
• Homeotropowe lub planarne ustawienie LC — cząsteczki LC są wstępnie ustawione (poprzez pocierany poliimid lub fotourównanie), tak że przepuszczane światło przechodzi z minimalną dwójłomnością, zachowując przejrzystość.
• Ultracienka szczelina komórkowa — kontrolowany odstęp między komórkami w skali od nano do mikronów zmniejsza opóźnienie fazowe i utrzymuje folię optycznie neutralną w zakresie widzialnych długości fal.
• Przezroczyste elektrody i minimalna metalizacja — w elektrodach wzorzystych wykorzystuje się ITO, bardzo drobne siatki metalowe lub przewodzące polimery o wysokiej przezroczystości i znikomym śladzie wizualnym.

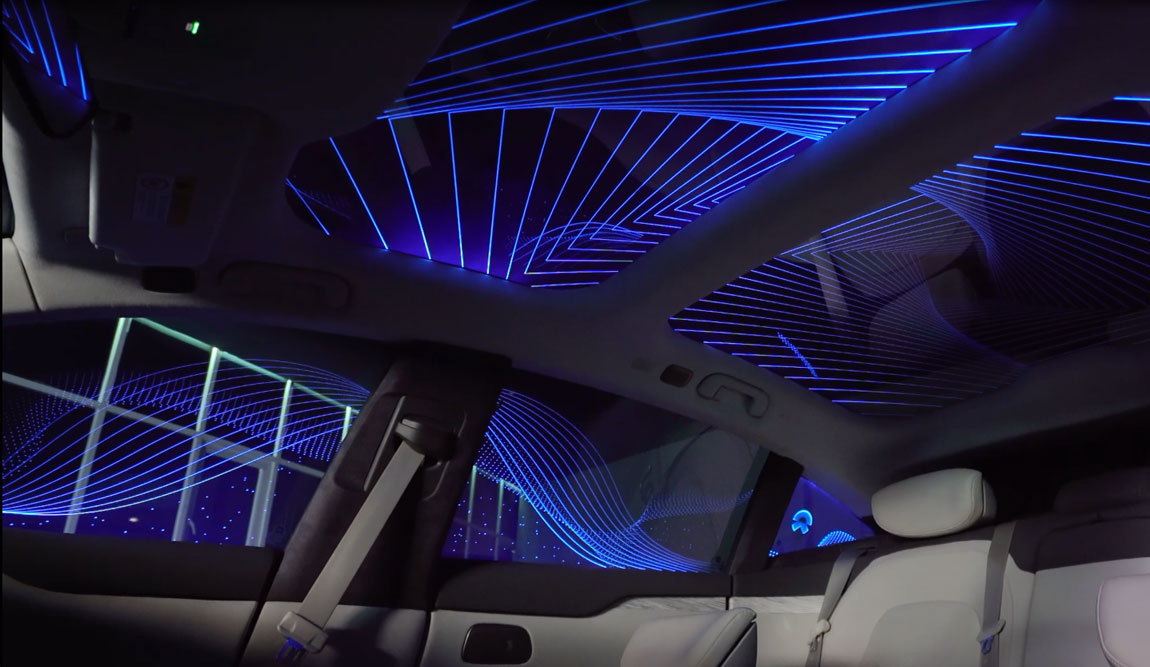

Jak działa oświetlenie i mapowanie w nocy

w nocy, Film OMTD staje się aktywnym elementem optycznym. Oświetlenie jest wytwarzane poprzez kierowanie obszarami pikseli przebiegami napięcia, które zmieniają stan LC lub modulują światło wstrzykiwane z dedykowanych źródeł światła. Powszechnie stosowane są dwa podejścia praktyczne:

• Tryb przepuszczalny z oświetleniem tylnym/krawędziowym — diody LED (oświetlone krawędziowo lub za laminatem) dostarczają światło przechodzące przez napędzane piksele LC; napięcie zmienia orientację LC, aby umożliwić lub zablokować przejście, tworząc widoczne wzory.
• Tryb rozpraszania/odbicia — napędzane piksele przełączają LC w stan rozproszenia (lub przełączają mikrostruktury), dzięki czemu światło otoczenia lub wprowadzone jest rozpraszane w kierunku obserwatorów, tworząc jasne obszary na mapie bez silnego podświetlenia.

Generowanie wzorów odbywa się za pomocą litograficznie zdefiniowanej siatki elektrod. Mikrokontroler lub jednostka główna pojazdu przesyła polecenia rastrowe lub wektorowe do elektroniki kierowcy, która przykłada napięcie na piksel w celu uzyskania skali szarości, prostej animacji lub logo o wysokim kontraście. Jasność jest kontrolowana przez prąd zasilania diod LED i modulację szerokości impulsu; pozorna ostrość zależy od rozstawu pikseli i odległości oglądania.

Integracja ze szkłem samochodowym

Opcje integracji folii wpływają na wydajność i łatwość konserwacji:

• Laminowane pomiędzy warstwami szkła – folia umieszczana jest wewnątrz laminowanej międzywarstwy (PVB/SGP). Zapewnia to ochronę mechaniczną, najlepszą jednolitość optyczną i trwałość odpowiednią dla szyb przednich i okien stałych.
• Możliwość przyklejenia na szybę wewnętrzną – odpowiednia do szyberdachów lub tylnych szyb, gdzie pożądana jest możliwość wymiany; wydajność optyczna zależy od wskaźnika przyczepności i kontroli pęcherzyków.
• Moduły z uszczelnionymi krawędziami — folia jest uformowana w wymienną kasetę ze zintegrowanymi diodami LED i złączami, co upraszcza obsługę, ale dodaje małą ramkę.

Względy elektryczne i kontrolne

OMTD wymaga sterowników niskonapięciowych i cyfrowego interfejsu sterującego. Typowe elementy:

• Sterowniki ASIC, które dostarczają/odbierają napięcie pikseli za pomocą multipleksowania, aby zmniejszyć złożoność wiązki przewodów.
• Zarządzanie energią powiązane z systemem CAN/12 V pojazdu z konwersją DC–DC dla tablic LED i szyn zasilających.
• Komunikacja poprzez CAN, LIN lub dedykowany port szeregowy (SPI/I2C) w celu planowania zawartości i jasności; blokady bezpieczeństwa (np. wyłączanie w niektórych trybach jazdy) są niezbędne.

Termika, trwałość i efektywność środowiskowa

Praktyczne zastosowanie wymaga zwrócenia uwagi na ekstremalne temperatury, ekspozycję na promieniowanie UV i naprężenia mechaniczne. Zalecane praktyki inżynierskie:

• Wybierz materiały i kleje LC o zakresie temperatur roboczych od co najmniej -40°C do 85°C i potwierdź brak widocznego zmętnienia po cyklach termicznych.
• Do laminowania szkła należy stosować kapsułki odporne na promieniowanie UV i filtry UV, aby zapobiec żółknięciu lub degradacji w wyniku wieloletniej ekspozycji na słońce.
• Odporność na ścieranie mechaniczne: szkło zewnętrzne chroni folię, ale należy sprawdzić procedury czyszczenia powierzchni wewnętrznej i twardość żywicy, aby uniknąć mikrozarysowań.

Bezpieczeństwo, przepisy i czynnik ludzki

Zgodność z przepisami ma kluczowe znaczenie. Podstawowe obawy obejmują:

• Odwracanie uwagi kierowcy — treść musi być zgodna z wytycznymi: unikać animacji ruchomych lub animacji o wysokim kontraście w głównym polu widzenia kierowcy oraz zapewniać funkcję łatwego wyłączania.
• Normy dotyczące oszklenia — okna laminowane lub powlekane muszą nadal spełniać wymogi przepuszczalności oszklenia FMVSS/CADR/UNECE, odporności na rozmrażanie i pękanie.
• EMC i EMI — sterowniki i sterowniki LED muszą przestrzegać samochodowych limitów EMC, aby uniknąć zakłóceń w systemach pojazdu.

Personalizacja, projektowanie pikseli i wydajność wizualna

Zmienne projektowe określają ostateczną jakość wizualną:

• Rozstaw pikseli i współczynnik wypełnienia kontrolują ostrość i wierność logo; do oglądania z bliskiej odległości wymagana jest lepsza litografia.
• Skalę szarości uzyskuje się poprzez poziomy napięcia, PWM diod LED lub chwilowe dithering; Możliwości kolorystyczne zależą od wtrysku światła o wielu długościach fal lub warstw filtrów kolorów, co może zwiększyć złożoność.
• Adaptacyjne czujniki jasności umożliwiają automatyczne skalowanie w dzień i w nocy, aby uniknąć odblasków i oszczędzać energię.

Zagadnienia dotyczące cyklu życia, konserwacji i produkcji

Planowanie produkcji i usług powinno uwzględniać:

W przypadku konserwacji w terenie należy preferować moduły wymienne, jeśli jest to możliwe. Oczekiwany czas eksploatacji zależy od wyboru diod LED i LC; w przypadku komponentów klasy samochodowej konserwatywny cel to 5–10 lat lub 100 tys. godzin przełączania przy odpowiednim zarządzaniu temperaturą.

Lista kontrolna wdrożenia dla inżynierów

• Zdefiniuj wymaganą rozdzielczość pikseli i odległości widoku, aby ustawić specyfikacje litografii.
• Wybierz materiały i kleje LC o zatwierdzonych zakresach stabilności optycznej i termicznej.
• Projektuj wtryskiwanie LED i elektronikę sterownika z myślą o integracji z pojazdem i zgodności EMC.
• Zaplanuj proces laminowania i testy środowiskowe (UV, wilgotność, cykle termiczne, wibracje).
• Uwzględnij blokady bezpieczeństwa, kontrolę użytkownika i przegląd przepisów w wymaganiach systemowych.

Wniosek — praktyczne kompromisy

OMTD zapewnia praktyczną równowagę: prawie niewidoczne zachowanie optyczne w ciągu dnia i dobrze widoczna, mapowana moc wyjściowa o niskim poborze mocy w nocy. Kompromisy inżynieryjne skupiają się na gęstości pikseli w porównaniu z możliwościami produkcyjnymi, trwałością w porównaniu z użytecznością oraz jasnością w porównaniu z potencjalnym olśnieniem. Aby wdrożenie zakończyło się pomyślnie, należy dopasować materiały, metodę laminowania, elektronikę sterownika i wymagane przepisami zabezpieczenia na wczesnym etapie cyklu projektowania, a następnie zweryfikować je za pomocą rzeczywistych testów środowiskowych i czynników ludzkich.
