Jakie materiały i technologie powlekania są powszechnie stosowane w produkcji folii OMTD?

Folia przezroczysta do mapowania optoelektronicznego (OMTD) stanowi przełom w technologii przezroczystych wyświetlaczy, łącząc przejrzystość optyczną z precyzyjną wydajnością elektroniczną. Jego struktura i skład są wynikiem zaawansowanych procesów inżynierii materiałowej i powlekania, zaprojektowanych w celu osiągnięcia zarówno wysokiej przezroczystości, jak i niezawodnej przewodności. Zrozumienie materiałów i technologii powlekania folii OMTD pomaga wyjaśnić, dlaczego stała się ona niezbędnym elementem przezroczystych wyświetlaczy, wyświetlaczy typu Head-up i inteligentnych okien nowej generacji.

1. Podstawowe materiały podłoża

Podstawa Film OMTD zazwyczaj składa się z podłoża polimerowe o wysokiej przezroczystości które zapewniają zarówno stabilność mechaniczną, jak i przejrzystość optyczną. Typowe materiały obejmują:

• Politereftalan etylenu (PET): Zapewnia doskonałą przepuszczalność optyczną, elastyczność i efektywność kosztową. Jest szeroko stosowany w elastycznych aplikacjach wyświetlających.
• Poliwęglan (PC): Podłoża PC, znane z wysokiej odporności na uderzenia i dobrej stabilności wymiarowej, są często stosowane tam, gdzie krytyczna jest trwałość mechaniczna.
• Poliimid (PI): Nadaje się do zastosowań wysokotemperaturowych i elastycznej elektroniki ze względu na stabilność termiczną i wytrzymałość na zginanie.
• Podłoże szklane: W przypadku sztywnych wyświetlaczy ultracienkie szkło zapewnia doskonałą płaskość optyczną i minimalne zniekształcenia.

Podłoża te stanowią bazę strukturalną, na której osadzane są warstwy optoelektroniczne.

2. Materiały przewodzące

Warstwa przewodząca stanowi funkcjonalny rdzeń folii OMTD, umożliwiający przepływ prądu elektrycznego bez utraty przezroczystości. W zależności od wymagań projektowych stosuje się kilka zaawansowanych materiałów:

• Tlenek indu i cyny (ITO): Przezroczysty, przewodzący tlenek o długiej tradycji, charakteryzujący się doskonałą przewodnością i parametrami optycznymi, chociaż ma ograniczenia pod względem elastyczności i kosztów.
• Srebrne nanodruty (AgNW): Zapewniają doskonałą elastyczność i niski opór arkusza, dzięki czemu nadają się do zginanych przezroczystych folii.
• Grafen: Zapewnia wysoką przewodność elektryczną, wytrzymałość mechaniczną i przezroczystość, co cieszy się rosnącym zainteresowaniem jako materiał warstwy przewodzącej nowej generacji.
• Siatka metalowa: Złożone z mikroskopijnych metalowych siatek (często srebrnych, miedzianych lub niklowych) powłoki z metalowych siatek osiągają bardzo niską rezystancję przy jednoczesnym zachowaniu wysokiej przepuszczalności optycznej.
• Polimery przewodzące (np. PEDOT:PSS): Stosowane do elastycznych zastosowań, polimery przewodzące równoważą przezroczystość, elastyczność i przetwarzalność.

Wybór materiału przewodzącego zależy od potrzeb zastosowania, kosztu i pożądanej równowagi pomiędzy przewodnością a parametrami optycznymi.

3. Technologie powłok optycznych

Aby poprawić jakość wizualną, folie OMTD często zawierają powłoki optyczne, które zarządzają odbiciem światła, transmisją i jednolitością kolorów. Typowe powłoki optyczne obejmują:

• Powłoki antyrefleksyjne (AR): Zminimalizuj straty odblasków i odbić, aby poprawić przejrzystość wyświetlacza.
• Warstwy o wysokim współczynniku załamania światła: Służy do kontrolowania ścieżki światła i zmniejszania rozproszenia, poprawiając ogólną jasność i kontrast kolorów.
• Warstwy kompensacji optycznej: Zrównoważ dwójłomność lub kątowe przesunięcie kolorów na wyświetlaczach, zapewniając jednolitą wydajność kolorów.

Powłoki te są zwykle nakładane przy użyciu precyzyjnych metod osadzania cienkowarstwowego, takich jak napylanie katodowe, odparowywanie lub chemiczne osadzanie z fazy gazowej.

4. Powłoki warstw funkcjonalnych

Oprócz warstw optycznych i przewodzących folie OMTD często zawierają powłoki funkcjonalne zwiększające trwałość i wydajność:

• Twarde powłoki: Zwiększa twardość powierzchni i odporność na zarysowania, szczególnie w zastosowaniach zewnętrznych lub motoryzacyjnych.
• Powłoki hydrofobowe i oleofobowe: Odpychają wilgoć, olej i odciski palców, aby zachować dobrą widoczność.
• Warstwy filtrujące promieniowanie UV i podczerwień (IR): Chroń folię i znajdujące się pod nią elementy elektroniczne przed degradacją ultrafioletową i kontroluj promieniowanie cieplne.
• Promotory przyczepności i warstwy buforowe: Poprawiają wiązanie pomiędzy różnymi warstwami materiału i zapobiegają rozwarstwianiu się pod wpływem naprężeń mechanicznych.

5. Procesy powlekania i osadzania

Wydajność folii OMTD w dużym stopniu zależy od precyzji technologii powlekania. Zastosowane zaawansowane procesy produkcyjne obejmują:

• Rozpylanie magnetronowe: Technika fizycznego osadzania z fazy gazowej służąca do tworzenia jednolitych powłok przewodzących lub optycznych o dużej sile przylegania.
• Osadzanie warstwy atomowej (ALD): Umożliwia precyzyjną kontrolę grubości i składu filmu na poziomie atomowym, stosowany do ultracienkich powłok funkcjonalnych.
• Powłoka „z roli na rolę” (R2R): Umożliwia masową, ciągłą produkcję elastycznych folii OMTD o stałej jakości.
• Powłoka atramentowa lub natryskowa: Stosowany do modelowania materiałów przewodzących, takich jak nanodruty srebra lub polimery, na elastycznych podłożach.

Każdy proces jest wybierany na podstawie docelowego zastosowania, struktury kosztów i wymaganej wydajności materiałów.

6. Integracja i zastosowanie

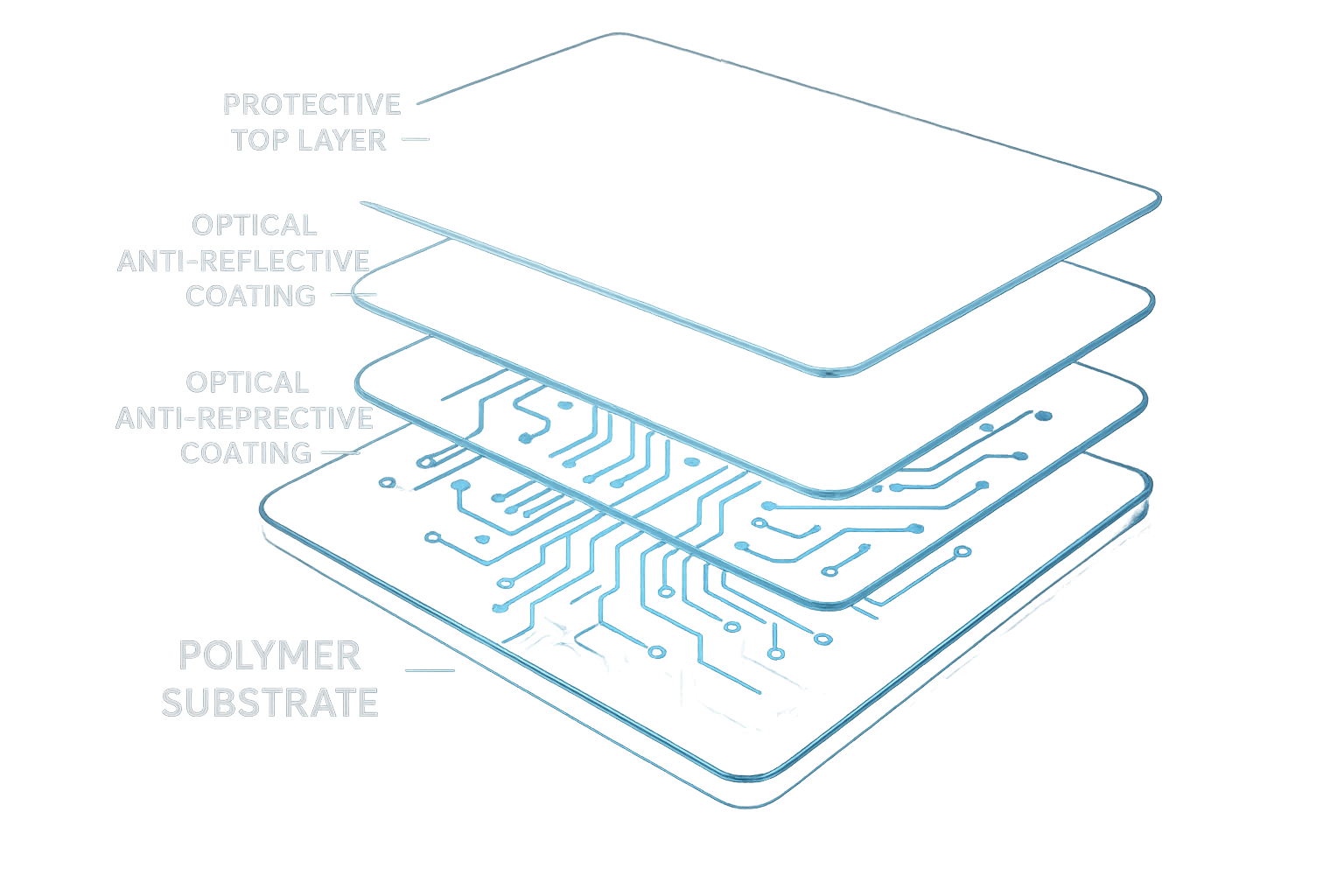

Po powlekaniu różne warstwy są łączone w kompozytową folię OMTD, która oferuje jedno i drugie przejrzystość optyczna i funkcjonalność mapowania elektronicznego . Tę zintegrowaną strukturę można dostosować do różnorodnych zastosowań, takich jak przezroczyste panele OLED, wyświetlacze rzeczywistości rozszerzonej, systemy HUD pojazdów lub inteligentne oznakowanie sklepów detalicznych.

Połączenie zaawansowana inżynieria materiałowa i precyzyjna inżynieria powłok gwarantuje, że folie OMTD zachowują wysoką przepuszczalność optyczną (często przekraczającą 90%), niską rezystancję powierzchniową i solidną stabilność środowiskową – kluczowe czynniki wpływające na wydajność przezroczystego wyświetlacza.

Podsumowując , produkcja folii OMTD opiera się na synergicznym połączeniu przezroczyste podłoża polimerowe lub szklane , materiały przewodzące jak ITO, nanodruty srebrne lub grafen, oraz powłoki optyczne i ochronne stosowane poprzez zaawansowane techniki osadzania. Oczekuje się, że w miarę kontynuacji badań poprawa elastyczności materiału, przewodności i wytrzymałości środowiskowej poszerzy zakres zastosowań folii OMTD w wyświetlaczach nowej generacji i technologiach optoelektronicznych.
